SOP-10：面板開關線組更換
故障描述： 底盤無法正常開關機 | 原因分析： 面板開關線組損壞
| 類別 | 品名 / 料號 | 規格 / 數量 |
|---|---|---|
| 一般工具 | 六角扳手組 | 1 組 |
| 零組件 | FRT509 面板開關線組 (308110039) | 1 組 |
1 / 2
拆卸舊線組
1. 先將機器人關機，使用六角扳手將後蓋板螺絲拆卸。
2. 將連接底盤電控盒的面板開關線卸除。
2. 將連接底盤電控盒的面板開關線卸除。

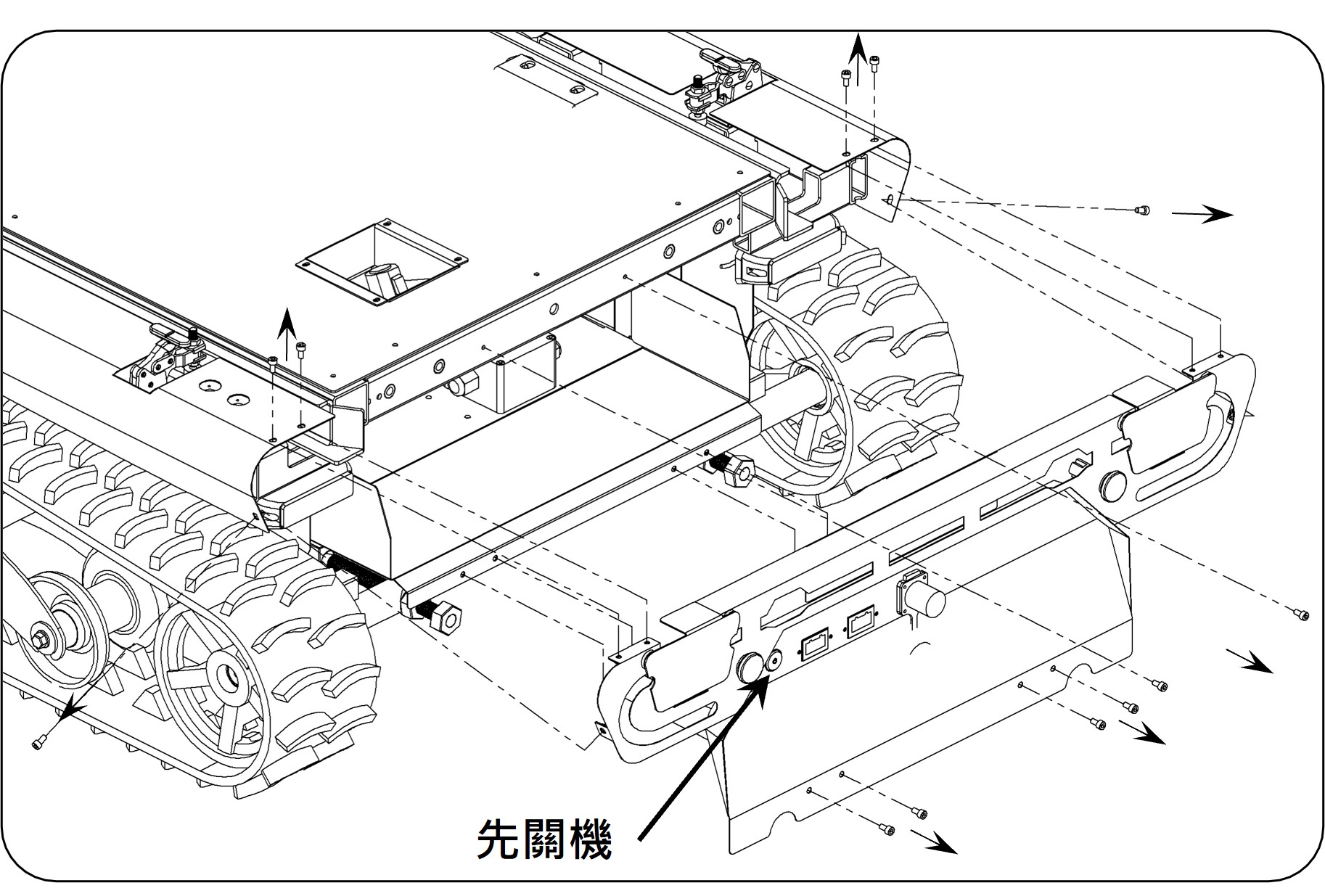

先將機器人關機，拆卸後蓋板螺絲

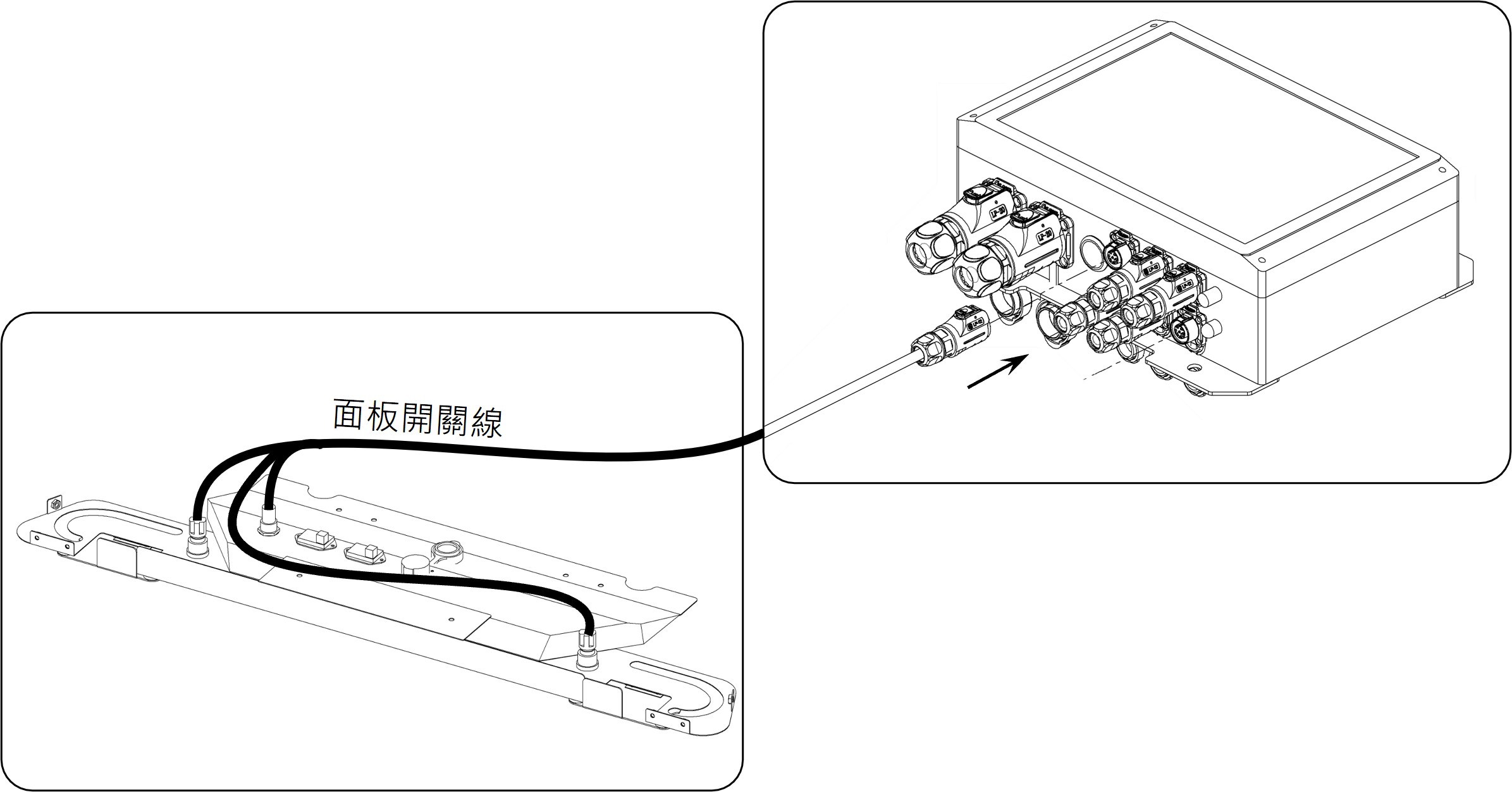

卸除面板開關線
2 / 2
安裝新線組與測試
1. 將新的面板開關線依步驟 1 裝回。
2. 使用六角扳手將後蓋板鎖上，開啟電源進行測試，即可完成維修。
2. 使用六角扳手將後蓋板鎖上，開啟電源進行測試，即可完成維修。
將新線組依序裝回

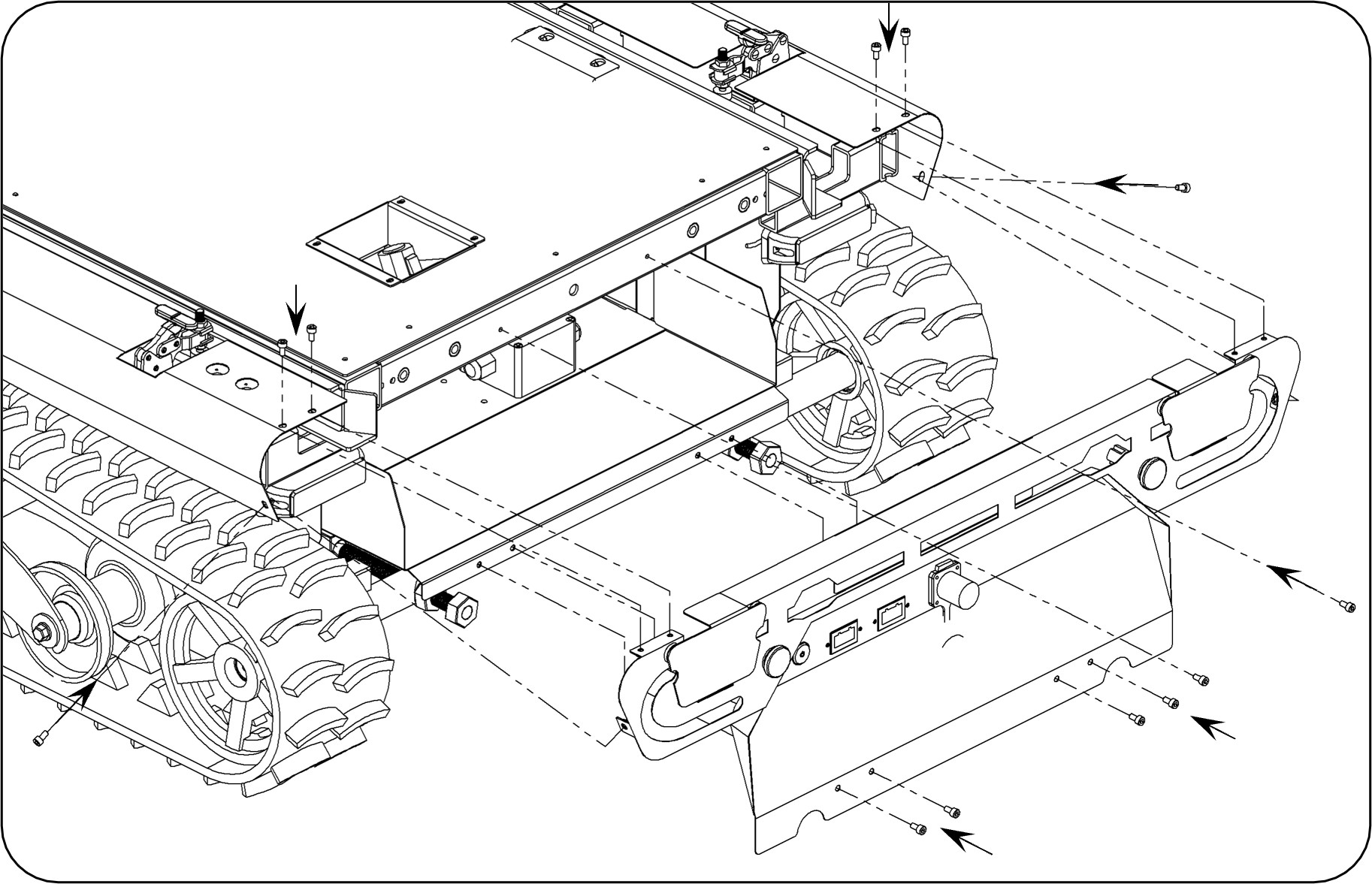

將後蓋板鎖固，開機測試完成維修
