SOP-11：限位開關座更換
品名： 限位開關座更換
故障描述： 砲塔水平轉向過頭 | 原因分析： 限位開關座損壞
故障描述： 砲塔水平轉向過頭 | 原因分析： 限位開關座損壞
| 項次 | 類別 | 品名 / 規格 | 數量 |
|---|---|---|---|
| 1 | 一般工具 | 六角扳手組、斜口鉗、壓接鉗 | 各 1 |
| 2 | 零組件 | 專用限位器總成及砲塔接線盒 (399020057) | 1 |
| 3 | 耗材 | 壓接端子(公/母) | 各 4 |
1 / 3
拆卸損壞組件
1. 先將砲塔四個固定環轉至OPEN，打開飾蓋。

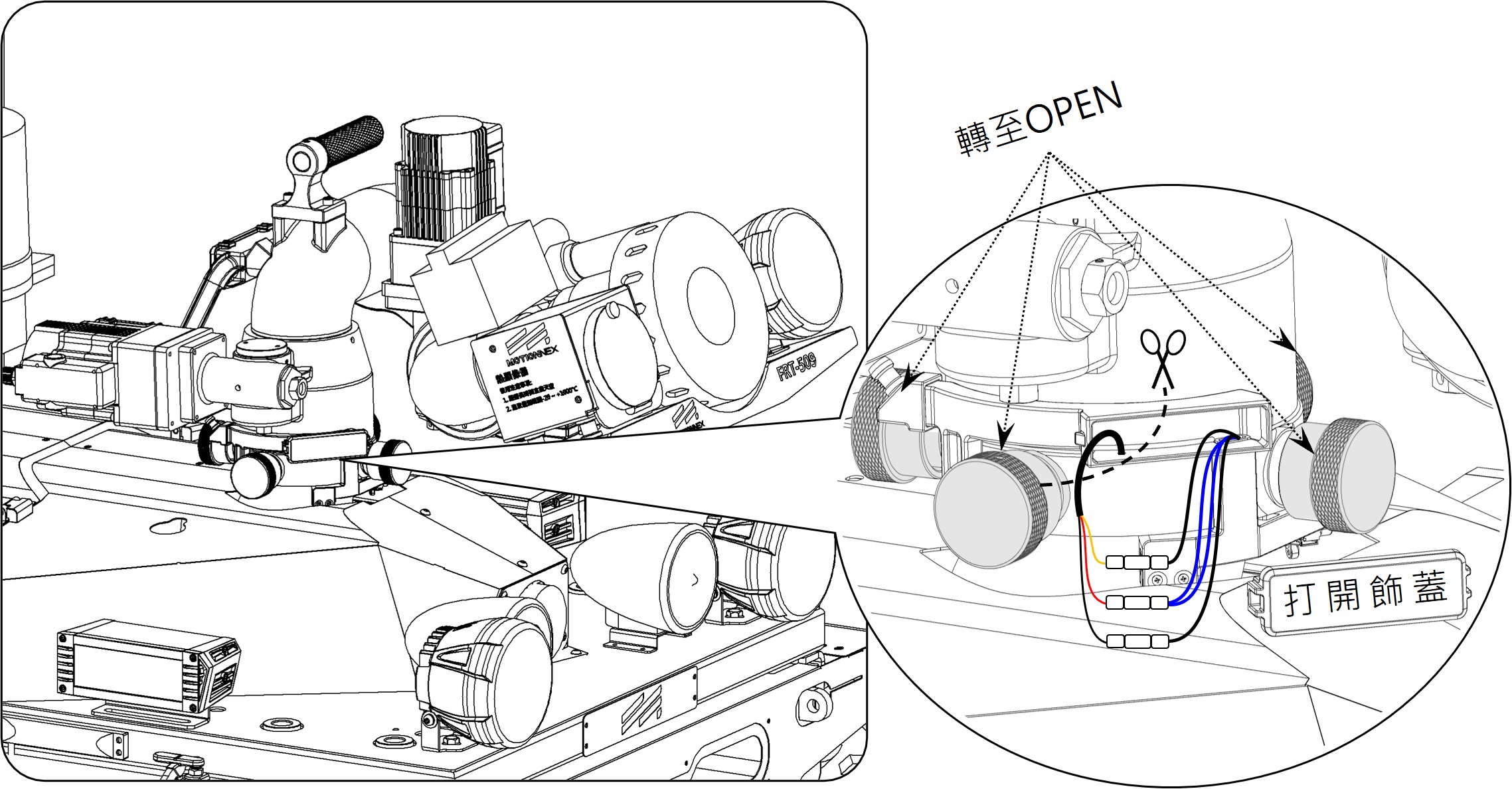

轉至OPEN並打開飾蓋
2. 將限位開關集線盒內線組剪掉，再將砲塔抽離。
剪斷線組並抽離砲塔
3. 使用六角扳手將損壞的限位開關座拆卸。

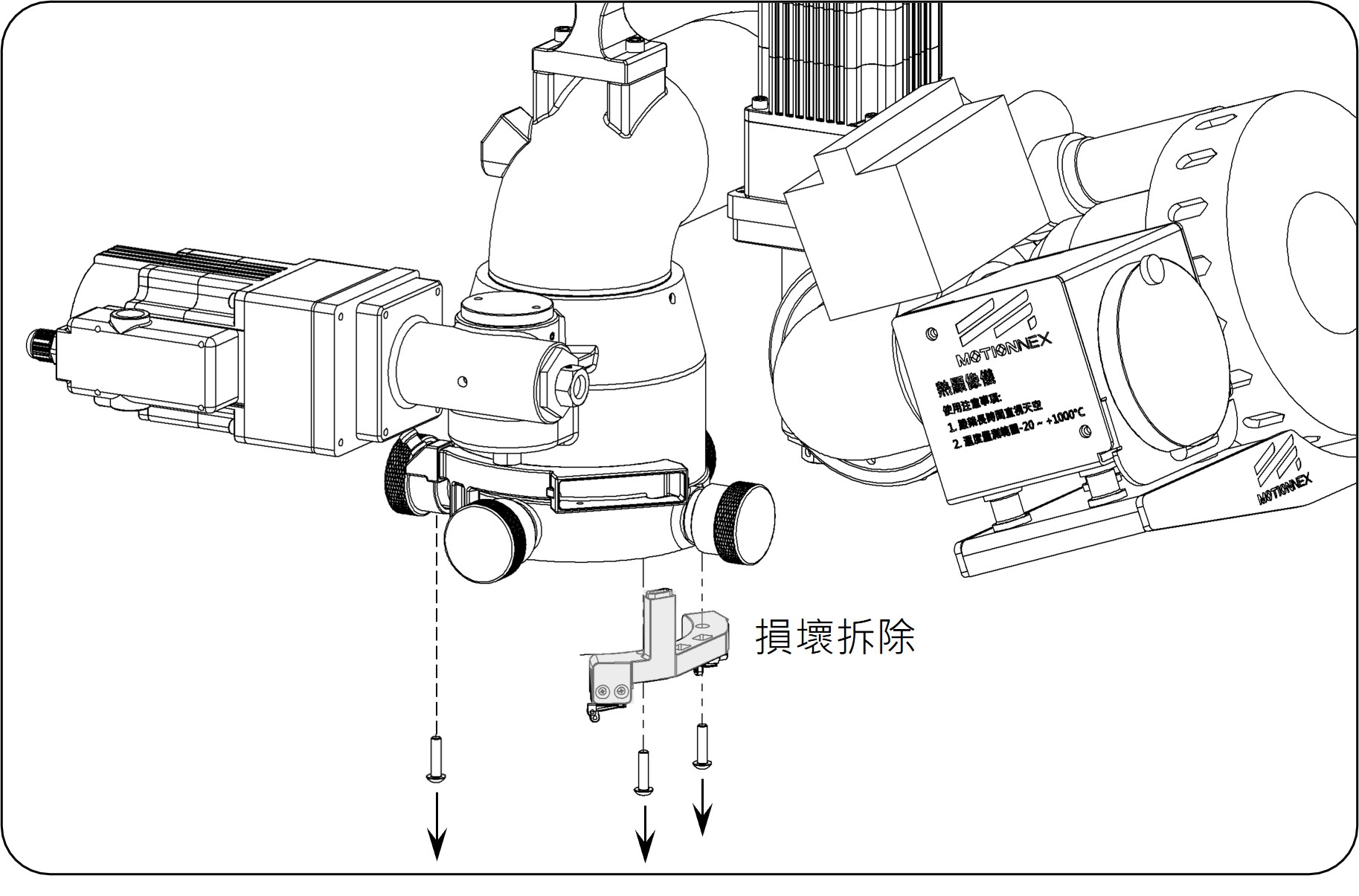

拆卸損壞限位座
2 / 3
安裝新組件與復位
1. 將新的限位開關座鎖上並將砲塔端線組穿過新座孔位。

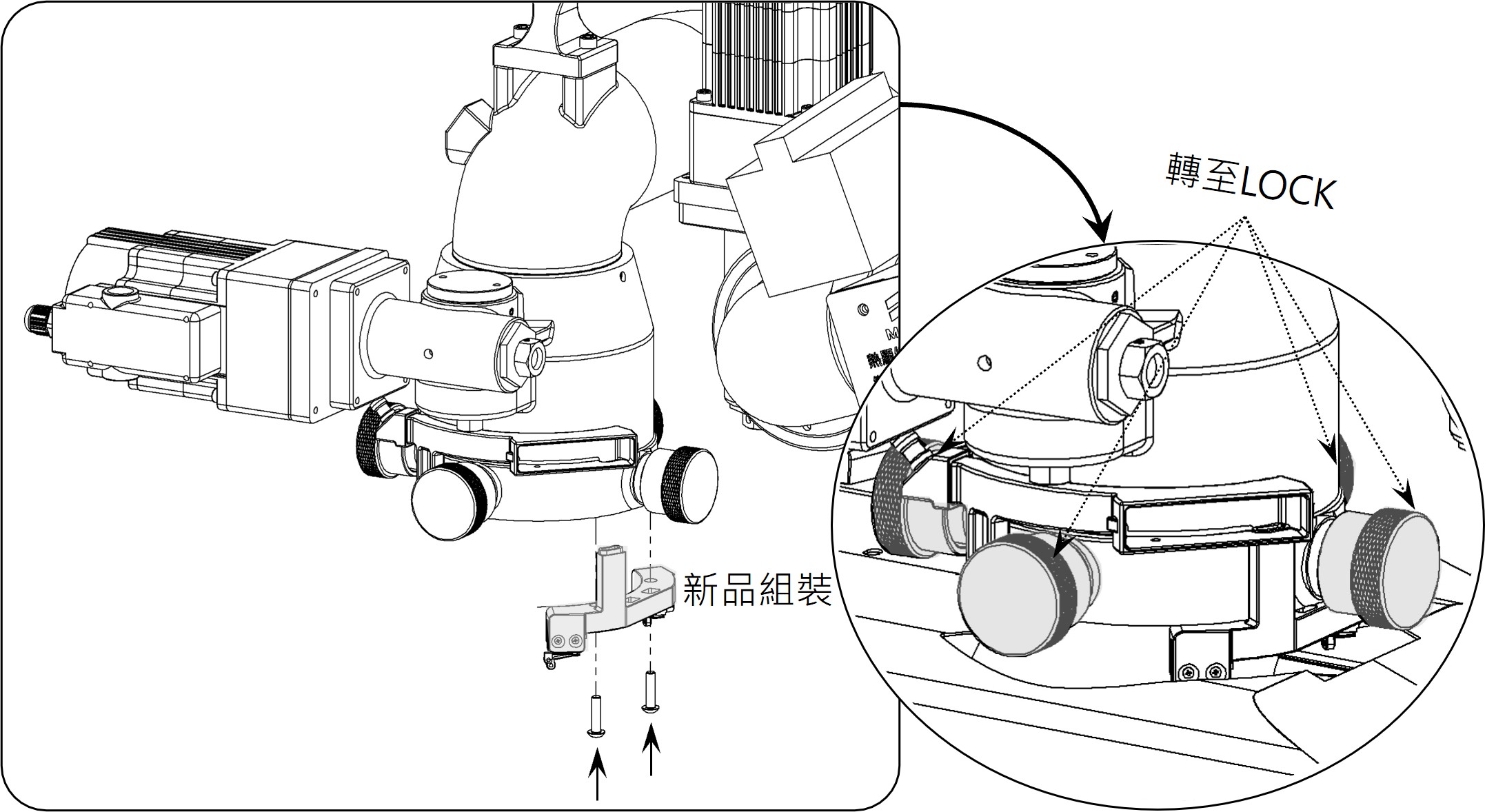

安裝新限位座並穿線
2. 將砲塔扣回去並轉至LOCK。
砲塔扣回並轉至LOCK
3 / 3
線路壓接與測試

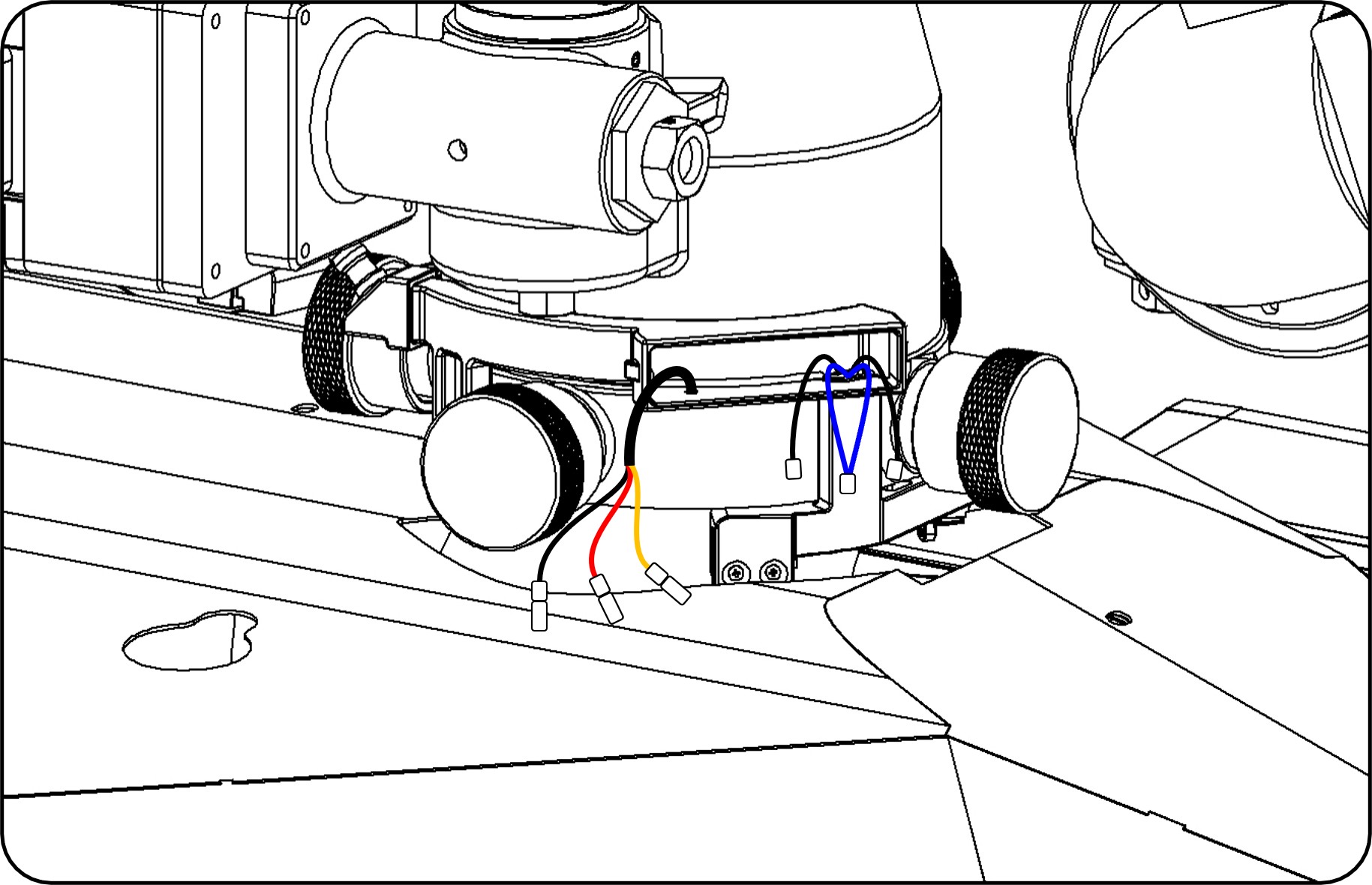

1. 將線組前端剝皮，使用壓接鉗將公母端子分別壓接至線路上。

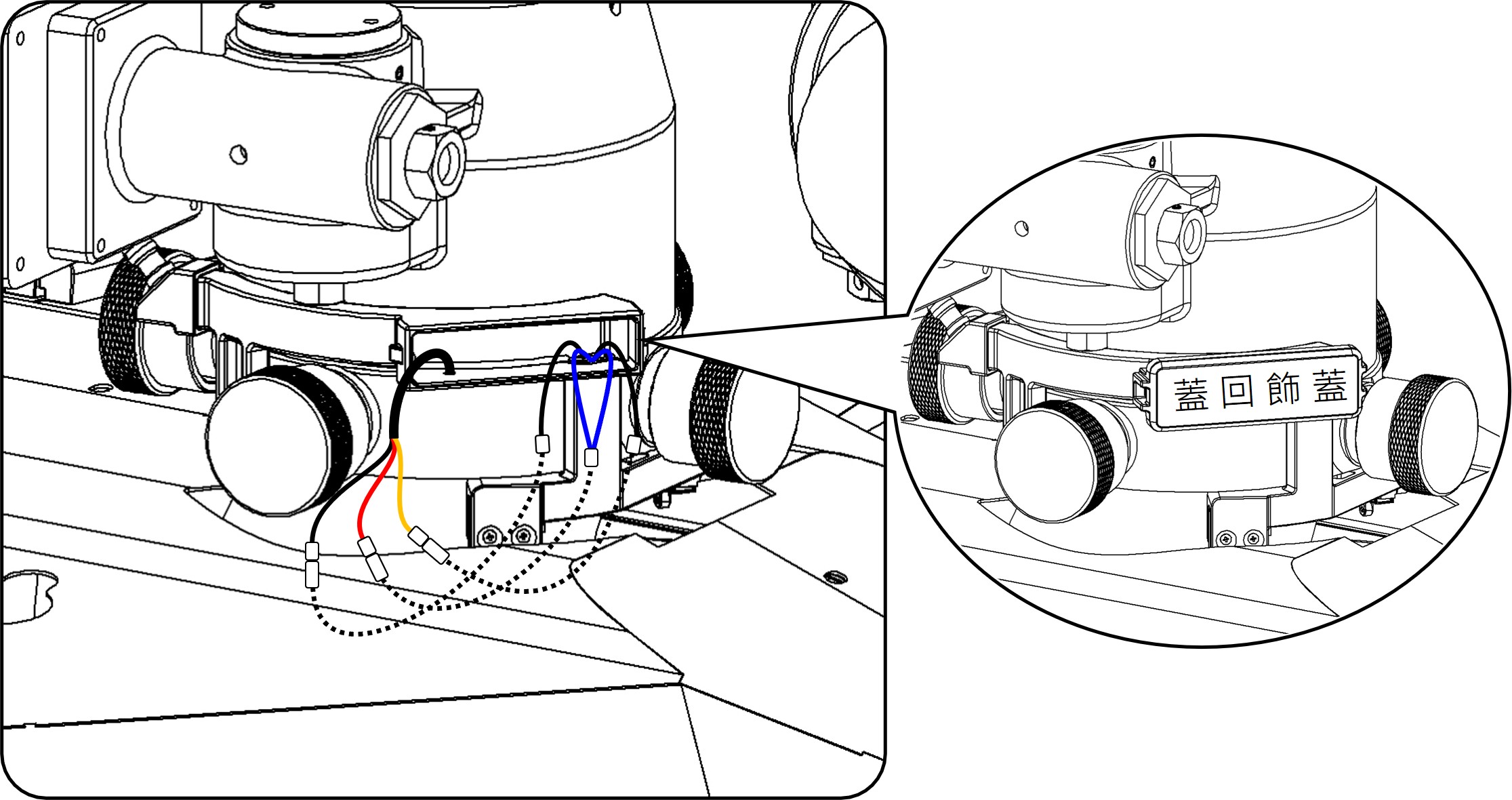

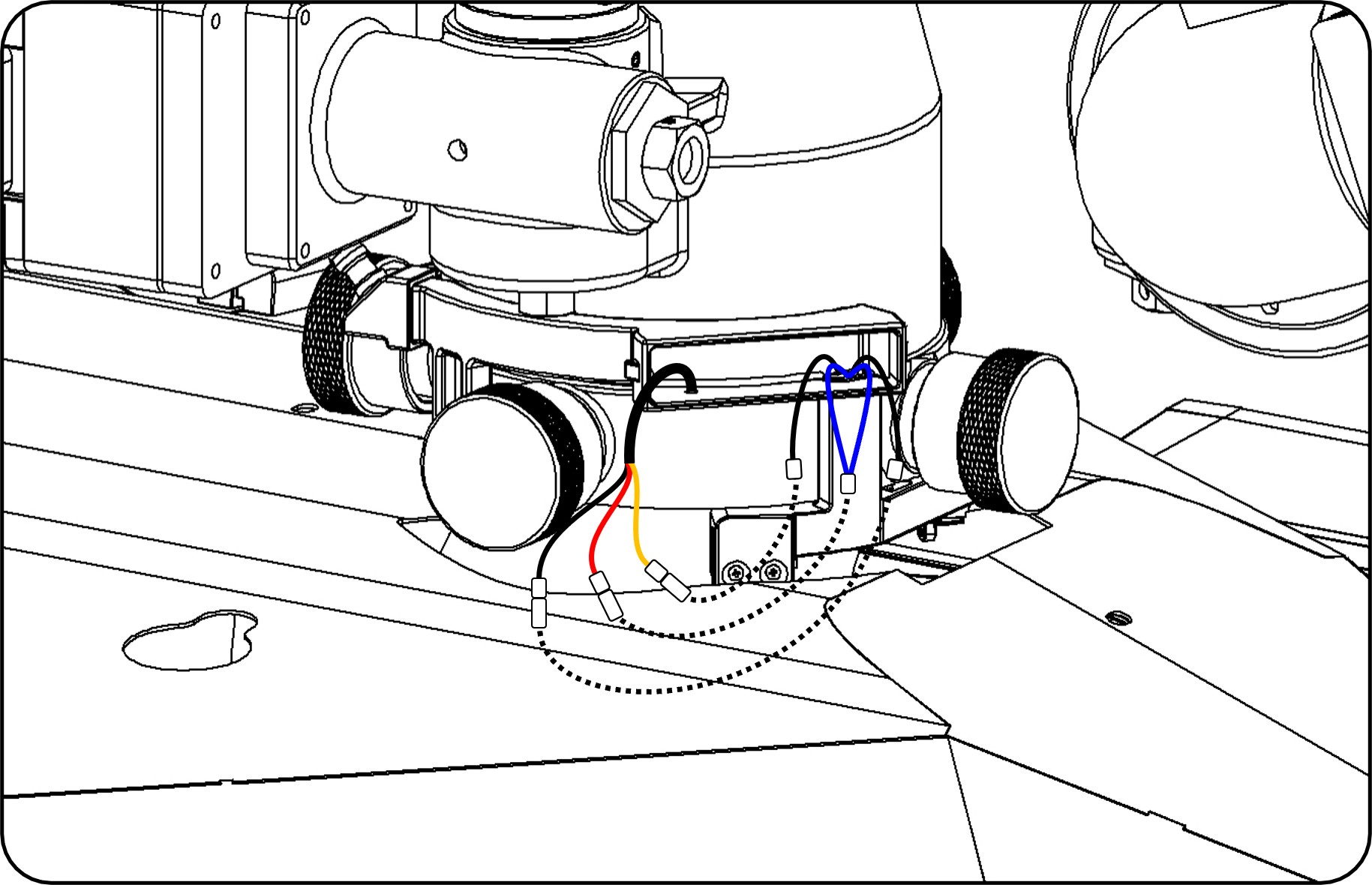

進行端子壓接，將線組對插完成並收進集線盒內，開啟電源測試完成維修
