SOP-12：近接開關更換
品名： 近接開關更換
故障描述： 瞄子無法垂直作動
原因分析： 近接開關進水
故障描述： 瞄子無法垂直作動
原因分析： 近接開關進水
| 項次 | 類別 | 品名 / 料號 / 規格 | 數量 |
|---|---|---|---|
| 1 | 一般工具 | 1.尖嘴鉗 2.M5x0.5攻牙器 3.公制六角扳手組 4.英制六角扳手組 5.斜口鉗 6.三用電表 7.壓接鉗 8.活動/梅花扳手 | 各 1 |
| 2 | 零組件 | 近接開關 (392190046) | 1 |
| 3 | 耗材 | 1.藍膠 2.熱熔膠 3.壓接端子(公母) | 適量 |
1 / 4
近接開關更換流程：

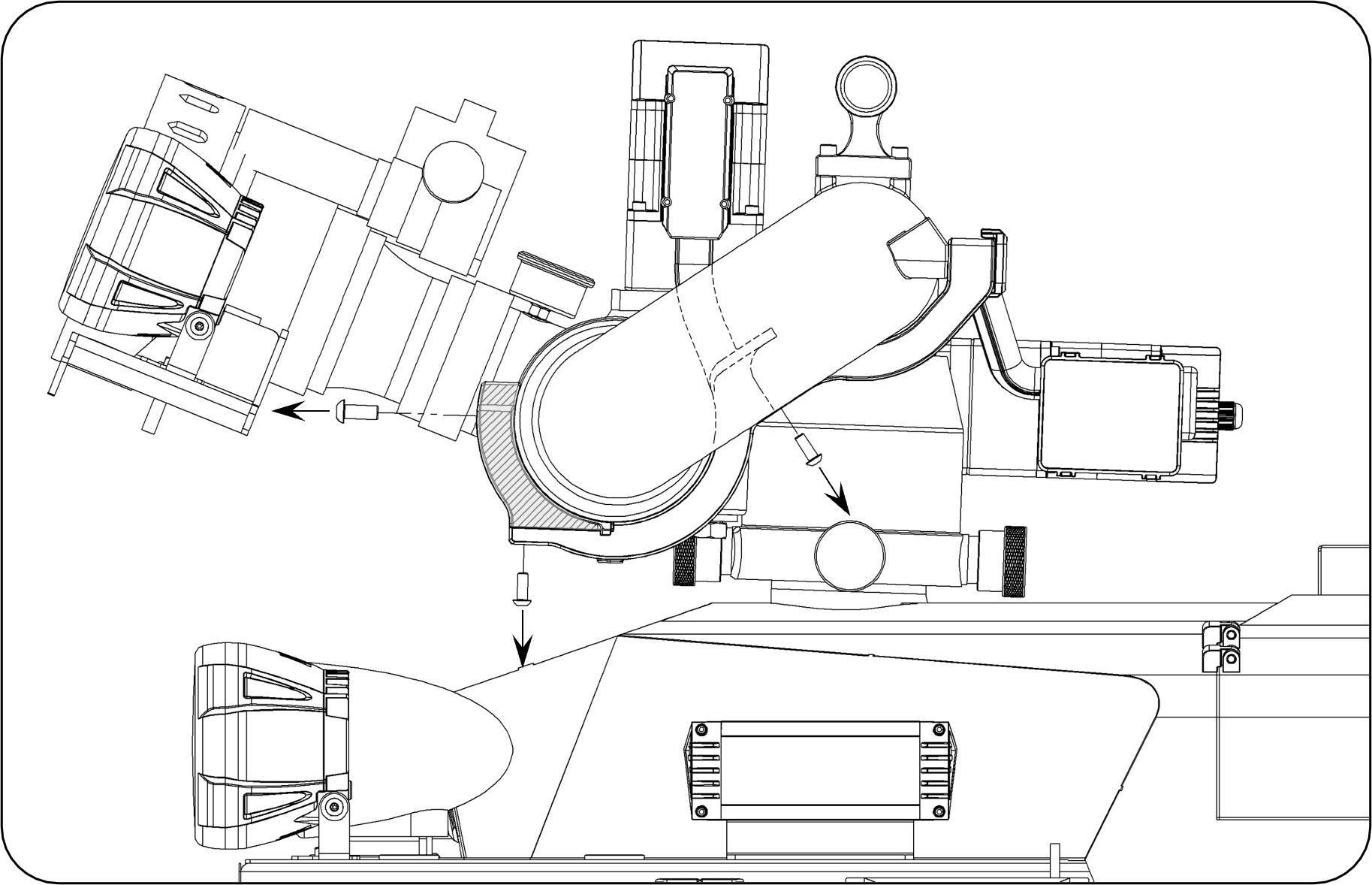

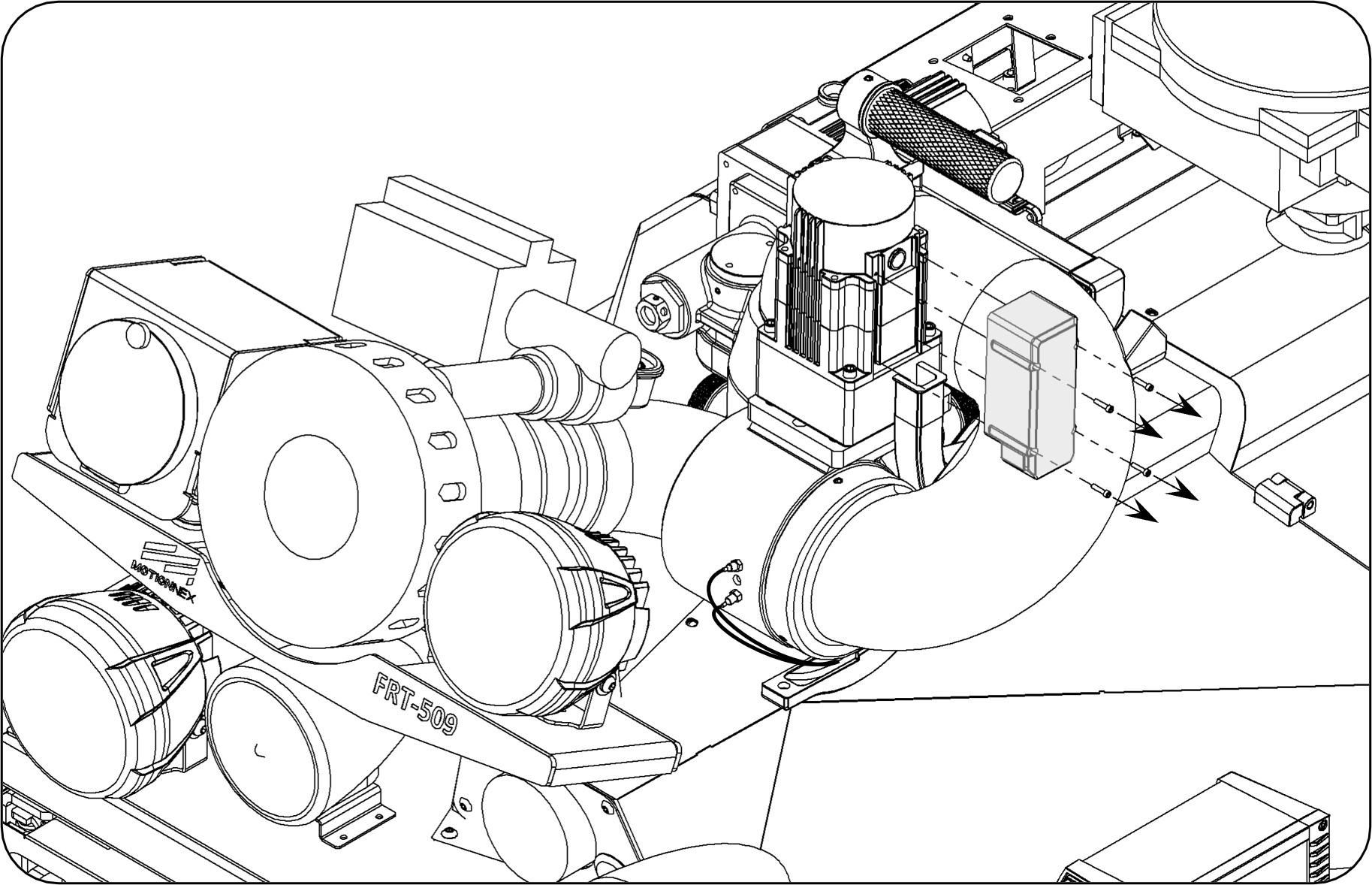

1. 使用六角扳手將垂直馬達集線盒打開。
2. 使用六角扳手先將砲塔前近接開關保護蓋打開，並檢查近接開關指示燈(橘燈)是否恆亮，瞄子在45°時如恆亮需量測近接開關電壓。
2 / 4
近接開關更換流程：

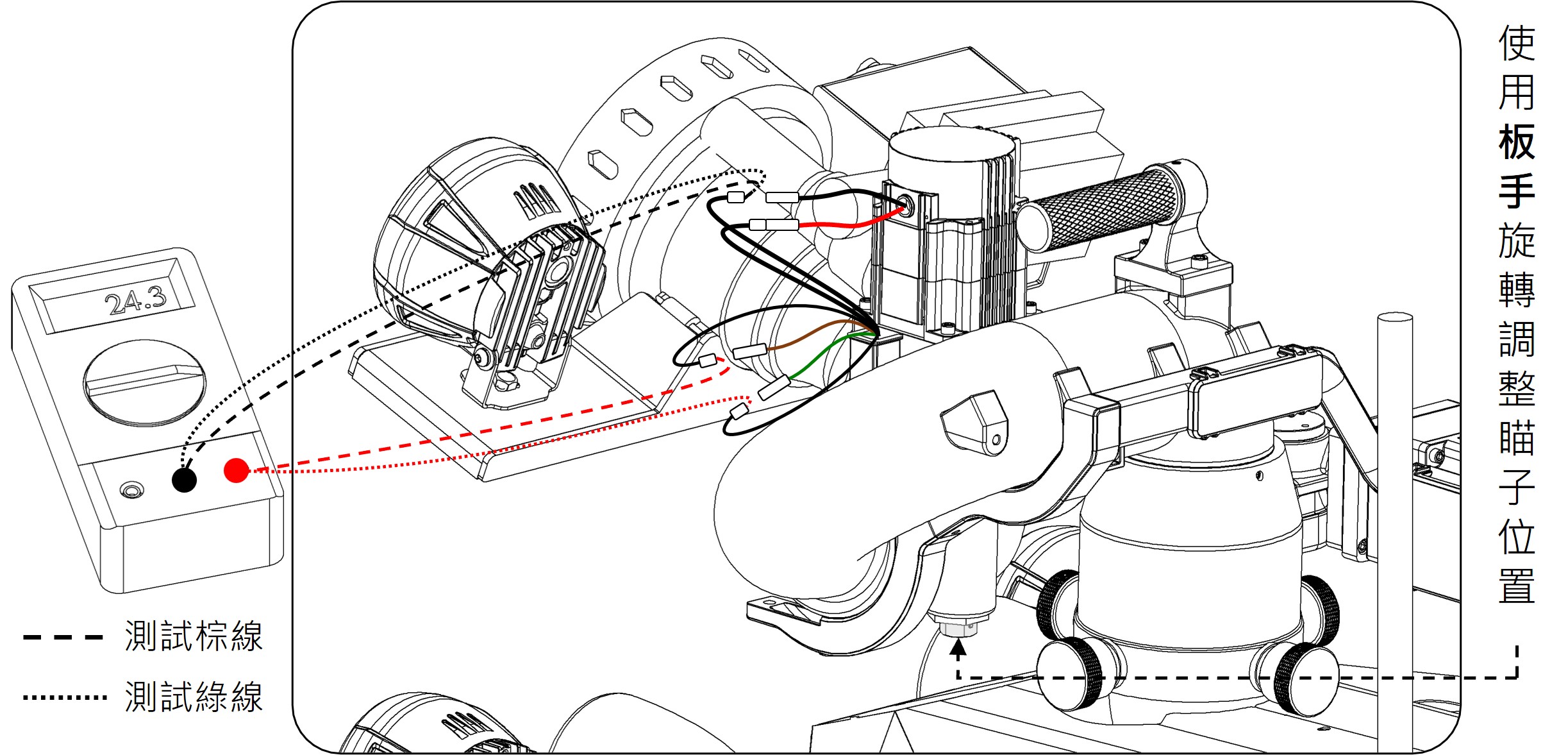

確定上下近接開關位置，將瞄子舉升到最高以及水平位置，使用三用電表量測上與下的近接開關的棕色線及綠色線電壓，正常電壓為24V以上。
3 / 4
近接開關更換流程：
1. 使用梅花扳手或活動扳手將損壞近接開關拆除，並換上新的近接開關。
2. 調整好近接開關距離後，需在螺牙處塗上藍膠防止鬆脫，線路部分使用熱熔膠固定，防止水氣滲入。
4 / 4
近接開關更換流程：

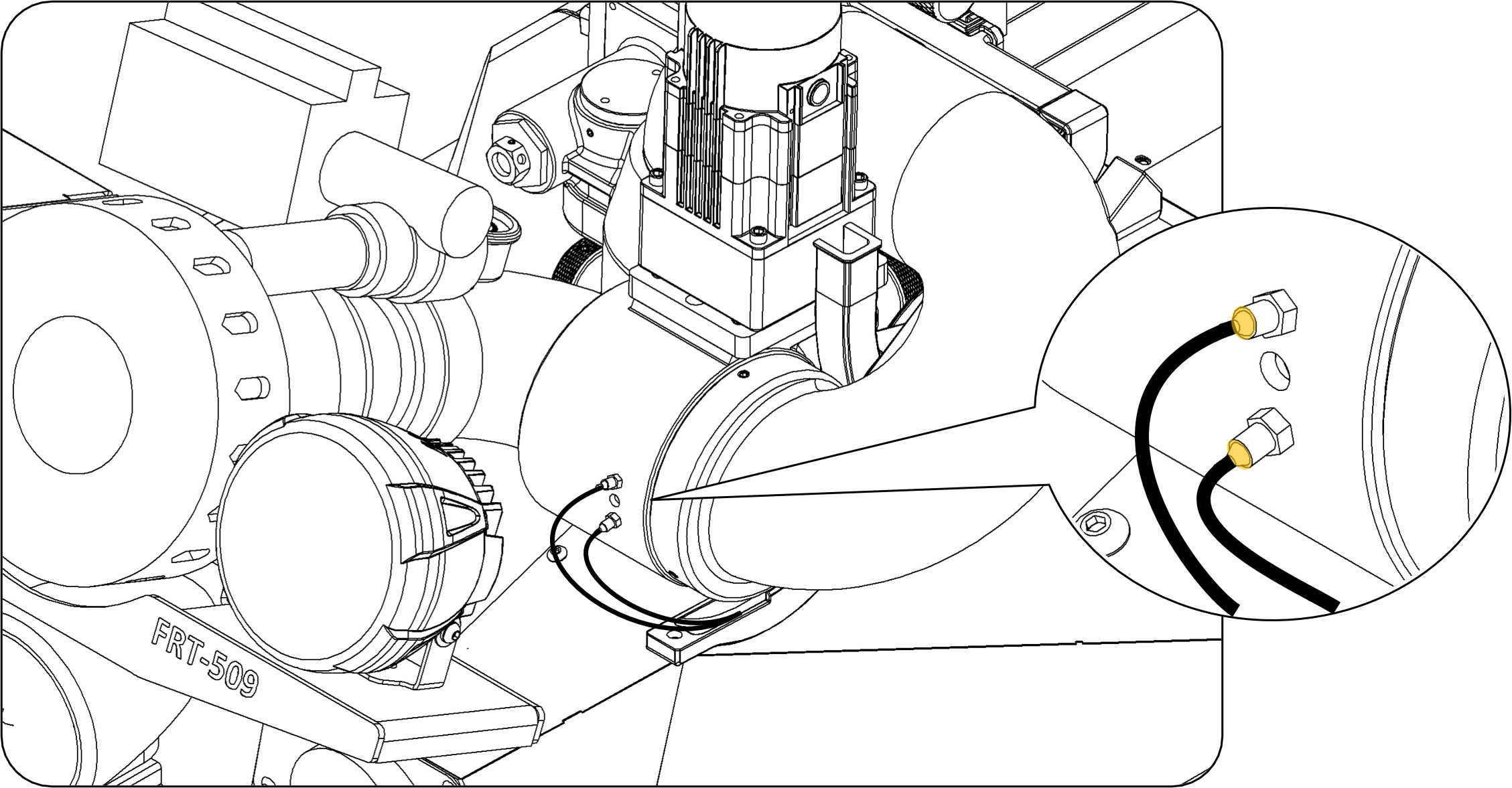

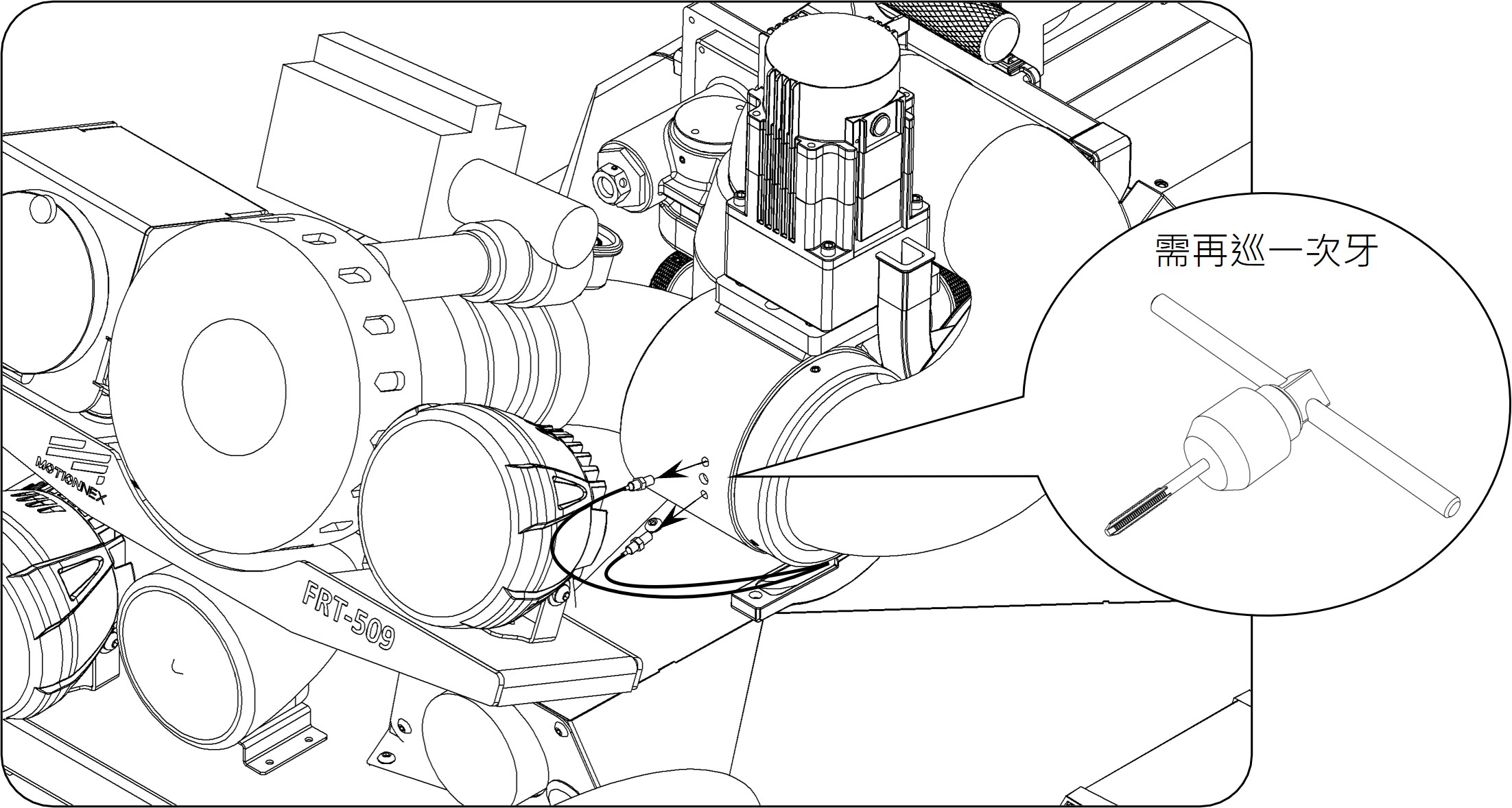

1. 使用尖嘴鉗將近接開關座內部損壞線路取出，並使用M5x0.5攻牙器將近接開關座螺牙重新順牙，確保新品安裝順暢。
2. 使用壓接鉗將公母端子分別壓接至線路上，並將線組對插完成並收進集線盒內。
3. 將集線盒蓋鎖回，開啟電源測試完成維修。
※ 注意事項：順牙時請務必緩慢進行，避免破壞原有鋁座螺牙；壓接端子需確保緊固，防止因震動導致接觸不良。
